規范和標準
- GB/T3953-2009《電工圓銅線》
- GB/T3956-2008《電纜導體》
- TB/T 3111-2005 《銅及銅合金絞線》
應用范圍
- 電氣化鐵路接觸網承力索
- 電纜導體銅絞線
- 防雷接地硬銅絞線
- 中波信號發射塔用銅絞線

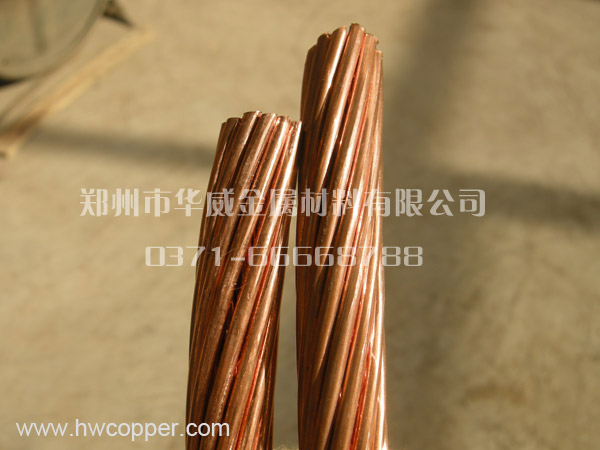

產品描述
- 硬銅絞線原料采用優質高純純陰極銅板
- 單絲采用高速連拉連退工藝，全程電腦控制
- 硬銅絞線絞合工藝特殊，不散股
- 性能符合國標及歐盟標準
詳細說明：
硬銅絞線/裸銅線原料所使用的銅桿均采用美國南線35萬噸SCR-7000銅連鑄連軋生產線生產，產品質量穩定有保證。硬銅絞線裸銅線單絲使用的是目前國內進的高速連拉連退銅拉絲工藝，銅絞線的加工全過程中實現了微電腦控制，單絲質量穩定可靠，且硬銅絞線各項性能均達到或超過國家標準和歐盟電工標準，使用過程中安全無憂。
華威金屬材料有限公司生產的硬銅絞線采用高速籠絞機退扭絞合，絞合過程中采用獨特工藝，絞合后的成品硬銅絞線圓整、順直，結構緊密，無散股現象，可以方便各種后續的壓接和擠塑加工等。
常用的銅絞線/裸銅絞線結構有7股、12股、19股、37股、61股等，截面積可達到400mm²。
硬銅絞線/接地銅絞線/裸銅線可適用于一些比較極端的環境中，比如潮濕、鹽堿、酸性土壤及化學腐蝕物質，通常用在電氣化鐵路接觸網的承力索、防雷接地、電站接地、信號塔等，可作為接地材料、引下線、等電位連接、電氣化鐵路接觸網承力索、饋線。防雷接地銅絞線廣泛應用于輸變電站、發電廠、通信、鐵路、市政基建、石油石化等防雷接地要求較高的工程領域中！
TB/T 3111-2005技術參數
| 型號 | 載面積mm2 | 計算外徑mm | 結構 | 單絲直徑mm | 單絲 | 絞線(計算值) | |||||
| 標稱 | 計算 | 抗拉強度MPa不小于 | 伸長率％不小于 | 拉斷力Kn不小于 | 20℃直流電阻不小于Ω/km | 單位質量kg/km | |||||
| 絞前 | 絞后 | ||||||||||
| JT | 16 | 5.10 | 1×7 | 1.70 | 1.14 | 143 | |||||
| JT | 25 | 6.36 | 1×7 | 2.12 | 0.733 | 222 | |||||
| JT | 35 | 7.50 | 1×7 | 2.50 | 0.527 | 309 | |||||
| JT | 50 | 9.00 | 1×7 | 3.00 | 0.366 | 445 | |||||
| JT | 70 | 65.81 | 10.5 | 1×19 | 2.10 | 439 | 417 | 0.7 | 27.45 | 0.275 | 599 |
| JT | 95 | 93.27 | 12.5 | 1×19 | 2.50 | 435 | 413 | 0.8 | 38.54 | 0.194 | 849 |
| JT | 120 | 116.99 | 14 | 1×19 | 2.80 | 432 | 410 | 0.9 | 48.01 | 0.155 | 1065 |
| JT | 120 | 119.69 | 14.21 | 1×37 | 2.03 | 432 | 410 | 0.9 | 48.01 | 0.150 | 1092 |
| JT | 150 | 148.07 | 15.8 | 1×19 | 3.15 | 428 | 407 | 1.0 | 60.21 | 0.122 | 1347 |
| JT | 150 | 147.11 | 15.8 | 1×37 | 2.25 | 438 | 416 | 0.8 | 61.21 | 0.123 | 1342 |
| JT | 185 | 17.50 | 1×37 | 2.50 | 0.0995 | 1650 | |||||
| JT | 240 | 19.95 | 1×37 | 2.85 | 0.0766 | 2145 | |||||
| JT | 300 | 22.05 | 1×37 | 3.15 | 0.0627 | 2620 | |||||
| JT | 400 | 19.95 | 1×61 | 2.85 | 0.0465 | 3510 | |||||
PVC絕緣銅絞線
| 截面積mm2 | 股數及直徑 No./mm2 |
重量kg/m |
| 16 | 7/1.7 | 0.19 |
| 25 | 7/2.14 | 0.29 |
| 35 | 7/2.25 | 0.41 |
| 50 | 19/1.78 | 0.53 |
| 70 | 19/2.14 | 0.73 |
| 95 | 19/2.25 | 1.00 |
| 120 | 37/2.03 | 1.16 |
產品標準：BS6004
